Многокомпонентные модульные системы питания
Линейка VEKTOR — токопроводящие секции, токосъёмники, крепления и питающие устройства для кранов, конвейеров и промышленного оборудования.
Корпус и проводники

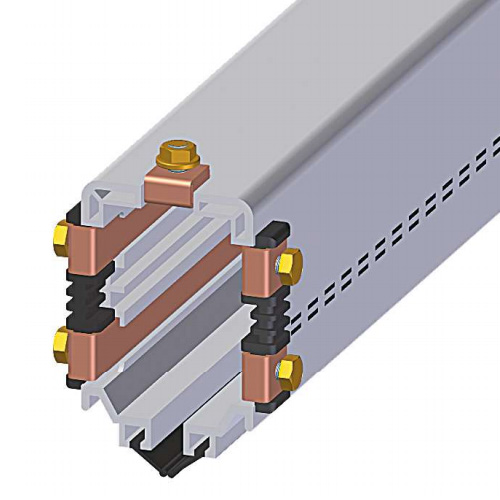

Соединение секций — медные проводники
ПВХ-корпус · медь DIN · −40..+55°C
Изолированный корпус (жёсткий ПВХ)
| Материал | Жёсткий самозатухающий ПВХ с уплотнением |
| Электрич. прочность | 25 кВ/мм |
| Удельное сопротивление | 1×10¹⁶ Ω/м |
| Сопротивление изгибу | 2780 кг/см² |
| Рабочая температура | −40°C до +55°C |
| Водопоглощение | <0,07% |
| Класс горючести (UL 94) | V0 |
Медные проводники (DIN, электролитическая медь)
| Удельное сопротивление | 0,0172 Ω/м/мм² |
| Плотность | 8,9 г/см³ |
| Проводимость | 100% |
| Терм. коэф. расширения | 0,0165 мм/м/°C |
Медь сертифицирована по стандарту CEIEN13599. Коэффициент теплового расширения учитывается при расчёте длины секций для трасс с перепадами температур.
Токоведущие секции

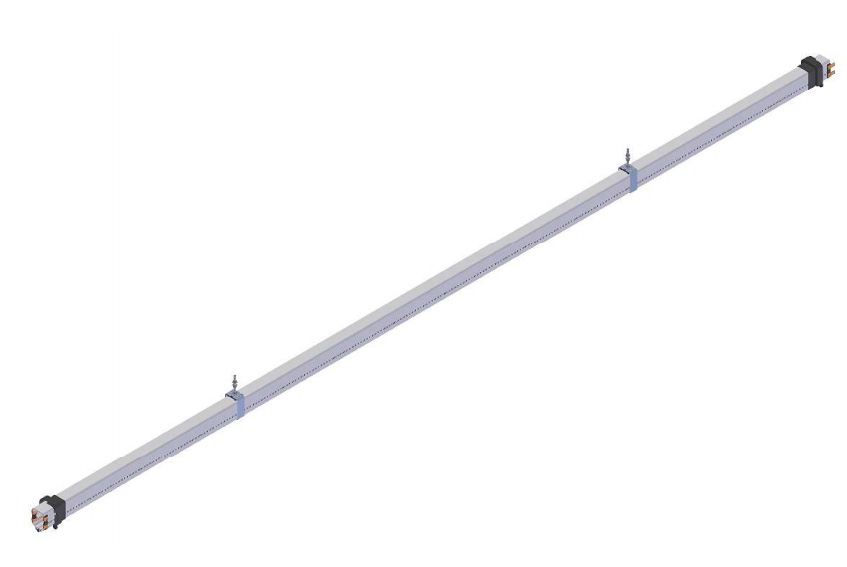

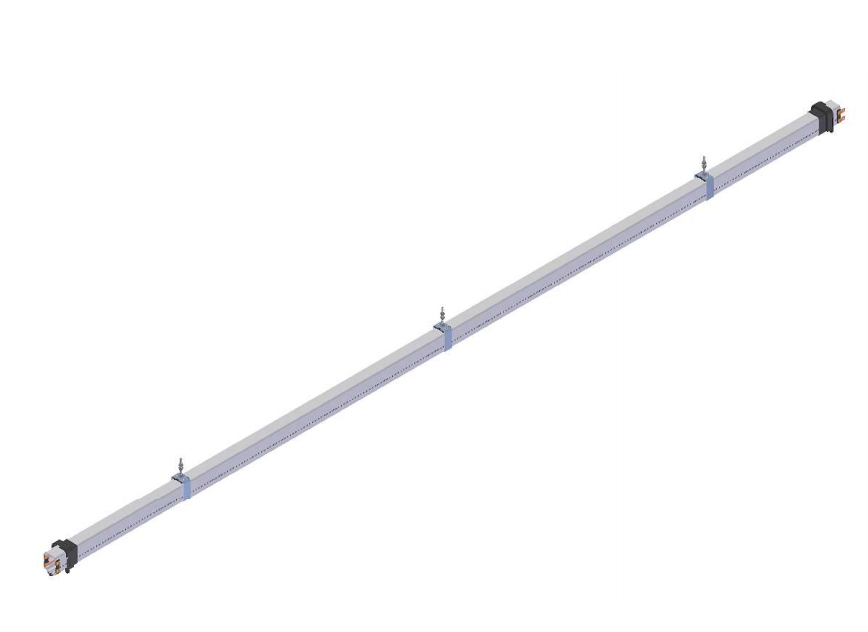

4-проводниковые секции
VK 4×25A — VK 4×140A
5-проводниковые секции
VK 5×25A — VK 5×140A
| Код | Конфигурация | Ток | Масса |
|---|---|---|---|
| VK 4×25A | 4 провод. | 25А | 1,78 кг/м |
| VK 5×25A | 5 провод. | 25А | 1,85 кг/м |
| VK 4×40A | 4 провод. | 40А | 1,84 кг/м |
| VK 5×40A | 5 провод. | 40А | 1,92 кг/м |
| VK 4×60A | 4 провод. | 60А | 1,95 кг/м |
| VK 5×60A | 5 провод. | 60А | 2,06 кг/м |
| VK 4×80A | 4 провод. | 80А | 2,15 кг/м |
| VK 5×80A | 5 провод. | 80А | 2,31 кг/м |
| VK 4×100A | 4 провод. | 100А | 2,32 кг/м |
| VK 5×100A | 5 провод. | 100А | 2,51 кг/м |
| VK 4×140A | 4 провод. | 140А | 2,65 кг/м |
| VK 5×140A | 5 провод. | 140А | 2,93 кг/м |
Длина стандартной секции — 4 м. Возможна резка под нестандартный размер.
Падение напряжения
При 20°C, Cos φ = 1, ПВ 80%, трёхфазный AC
| Ток | Напряжение | Сечение | Падение U | Масса пров. |
|---|---|---|---|---|
| 25А | 500В | 7,75 мм² | 0,00388 В/м/А | 68,98 г/м |
| 40А | 500В | 9,3 мм² | 0,00346 В/м/А | 82,77 г/м |
| 60А | 500В | 12,4 мм² | 0,00303 В/м/А | 110,36 г/м |
| 80А | 500В | 17,05 мм² | 0,00204 В/м/А | 151,74 г/м |
| 100А | 500В | 21,7 мм² | 0,00173 В/м/А | 193,13 г/м |
| 140А | 500В | 31 мм² | 0,00123 В/м/А | 275,90 г/м |
Питающие устройства

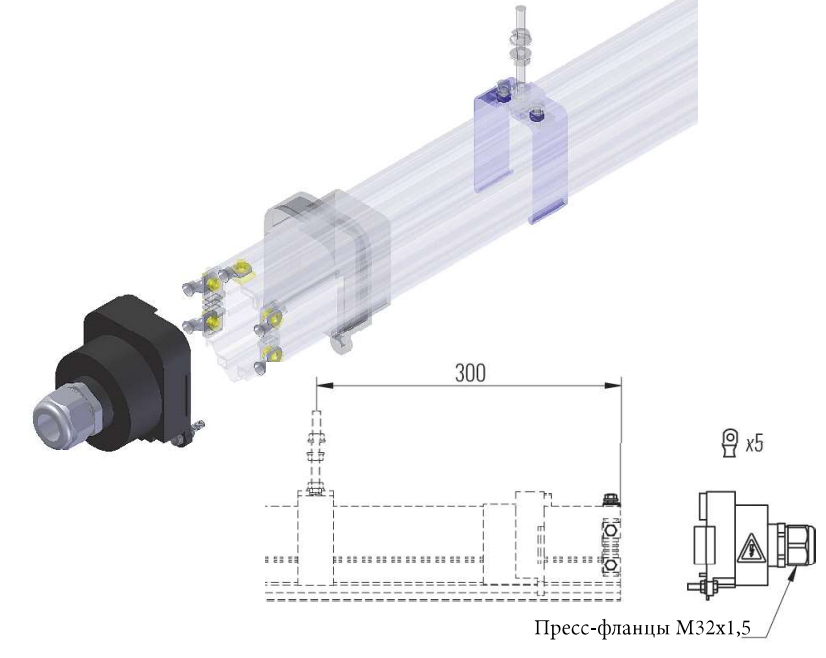

Торцевое питающее устройство
Подвод питания с торца секции. Клеммы и сальники в комплекте.
Исполнения

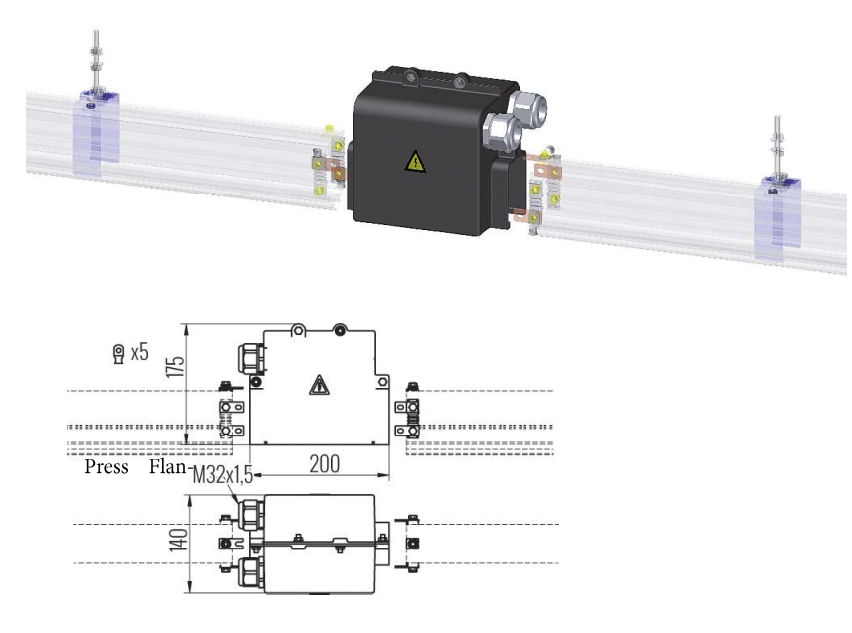

Линейное питающее устройство
Подвод питания в любой точке соединения секций, не только с торца.
Исполнения
Токосъёмные системы

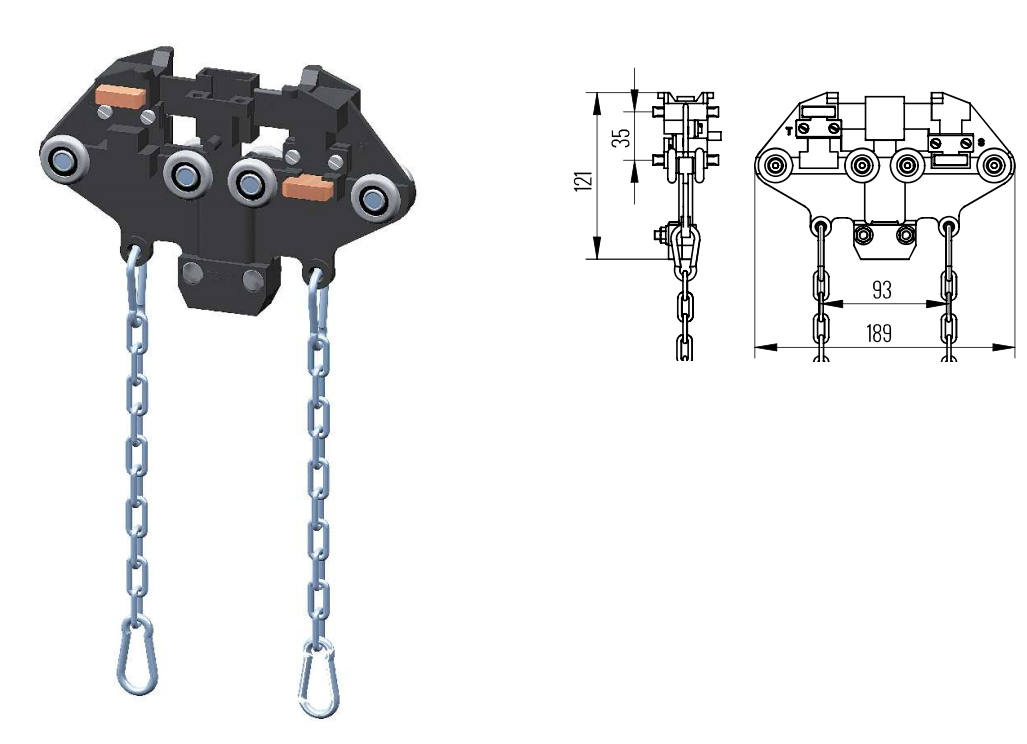

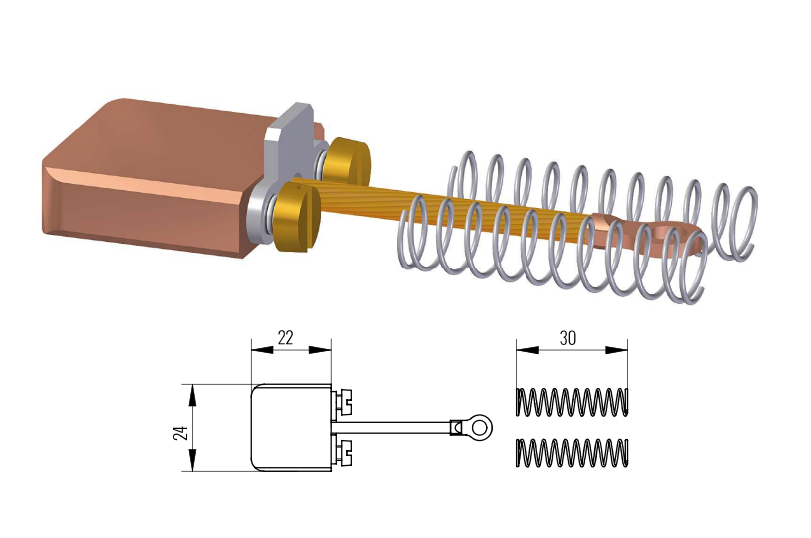

Токосъёмник 4-щёточный, 35 А
Нержавеющие пружинные щётки, шарикоподшипниковый ход.
Рамка: VK 06Токосъёмник 5-щёточный, 35 А
Аналог VK 14, 5 щёток для 5-проводных секций.
Рамка: VK 06

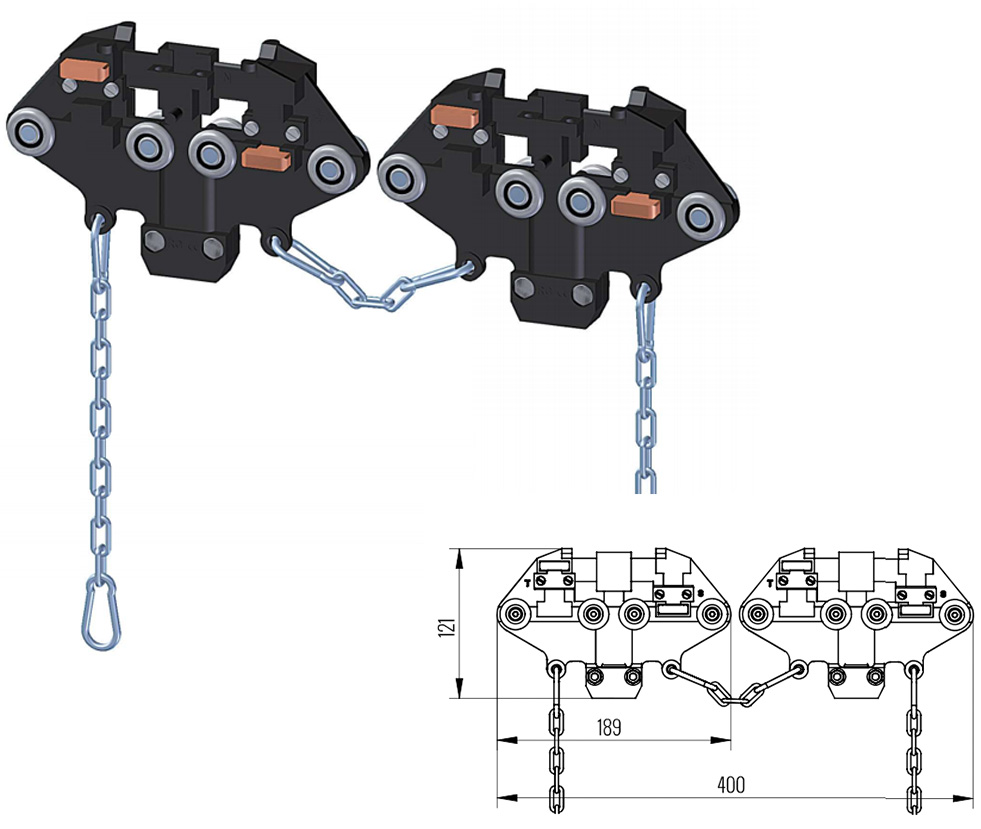

Сдвоенный токосъёмник 4×2, 35–70 А
Два VK 14 на цепной сцепке для повышенного тока.
Рамка: VK 08Сдвоенный токосъёмник 5×2, 35–70 А
Два VK 15 на цепной сцепке для 5-проводных систем.
Рамка: VK 08

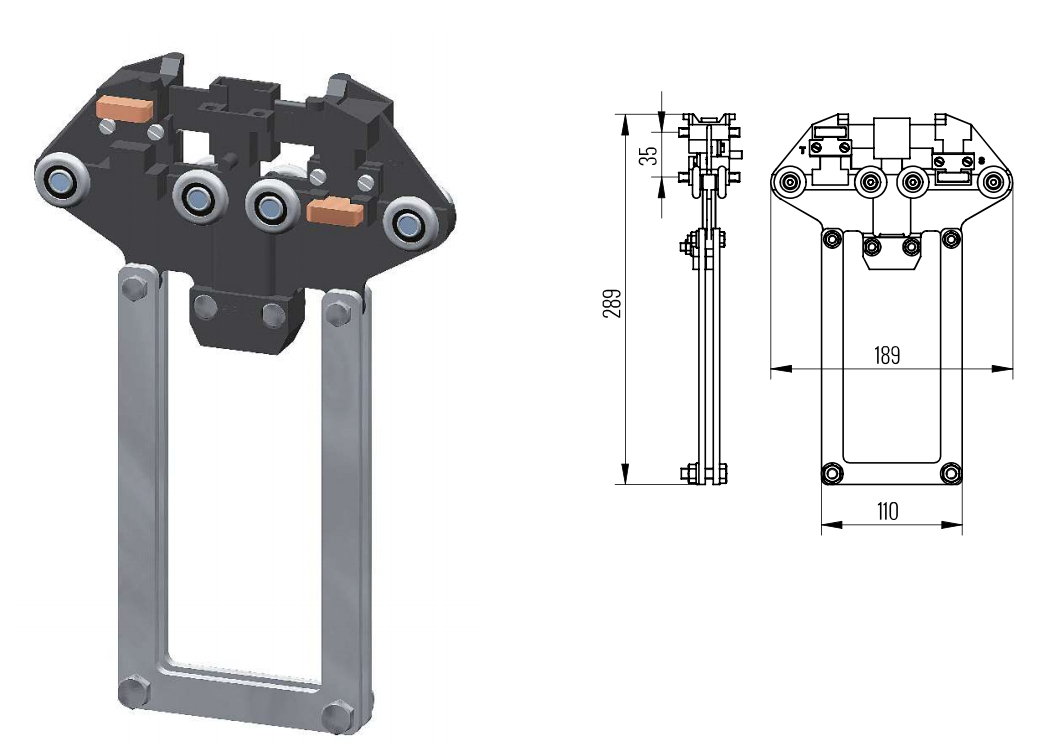

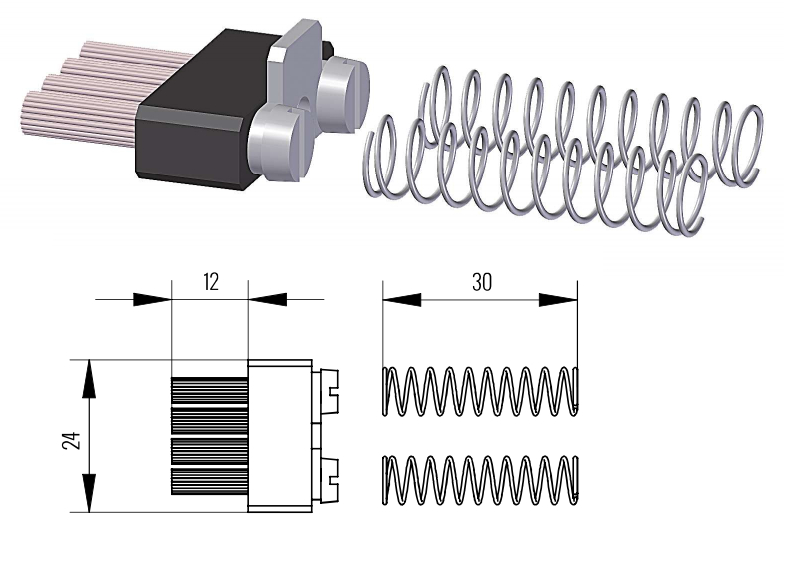

Очистная каретка 4-щёточная
Нейлоновые щётки 0,5 мм для очистки токоведущей линии.
Рамка: VK 06

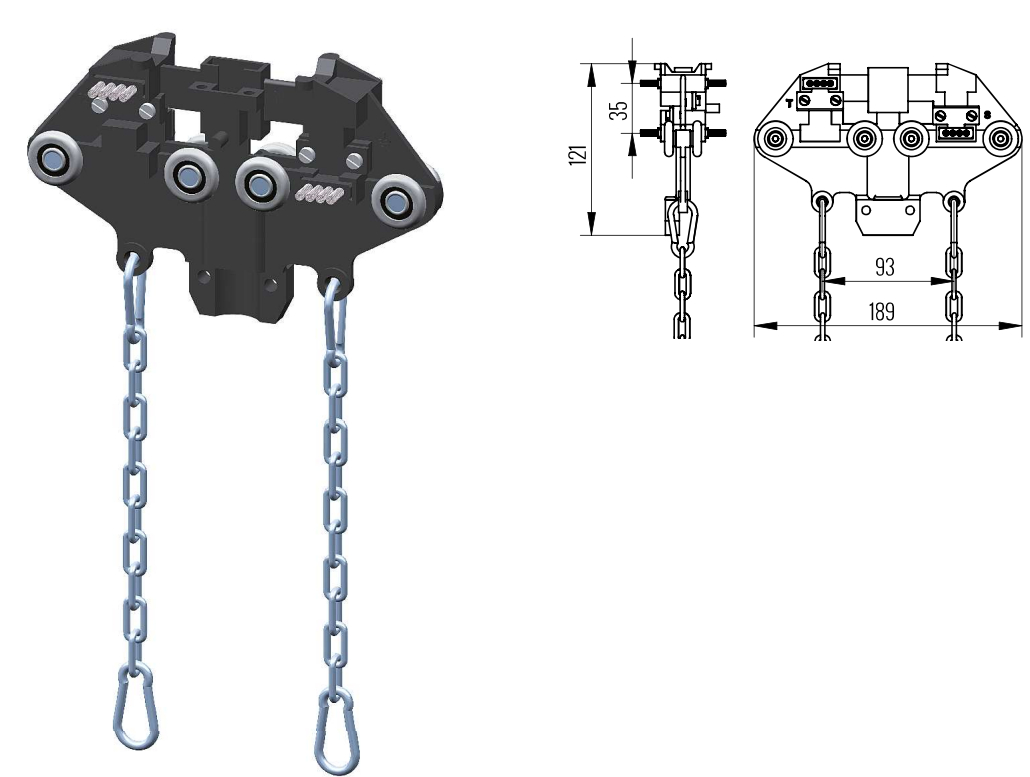

Очистная каретка 5-щёточная
Аналог VK 16, 5 щёток для 5-проводных секций.
Рамка: VK 06

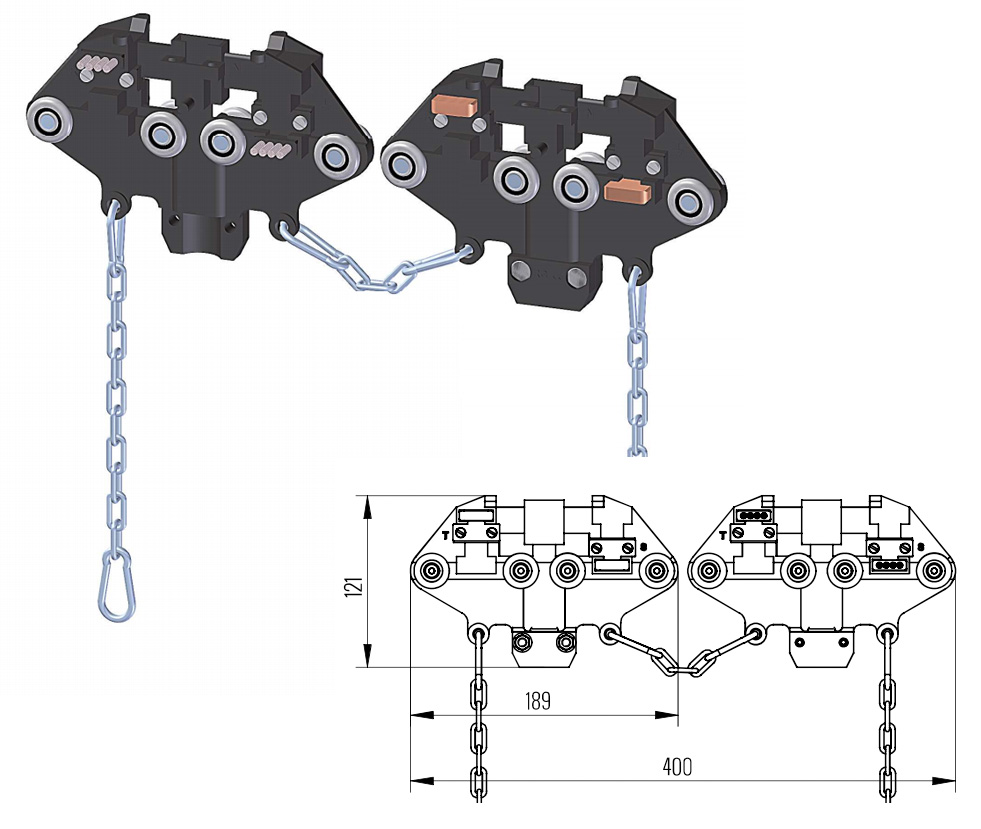

Комбо VK 14 + VK 16
Токосъёмник и очистная каретка в одной сборке.
Рамка: VK 08

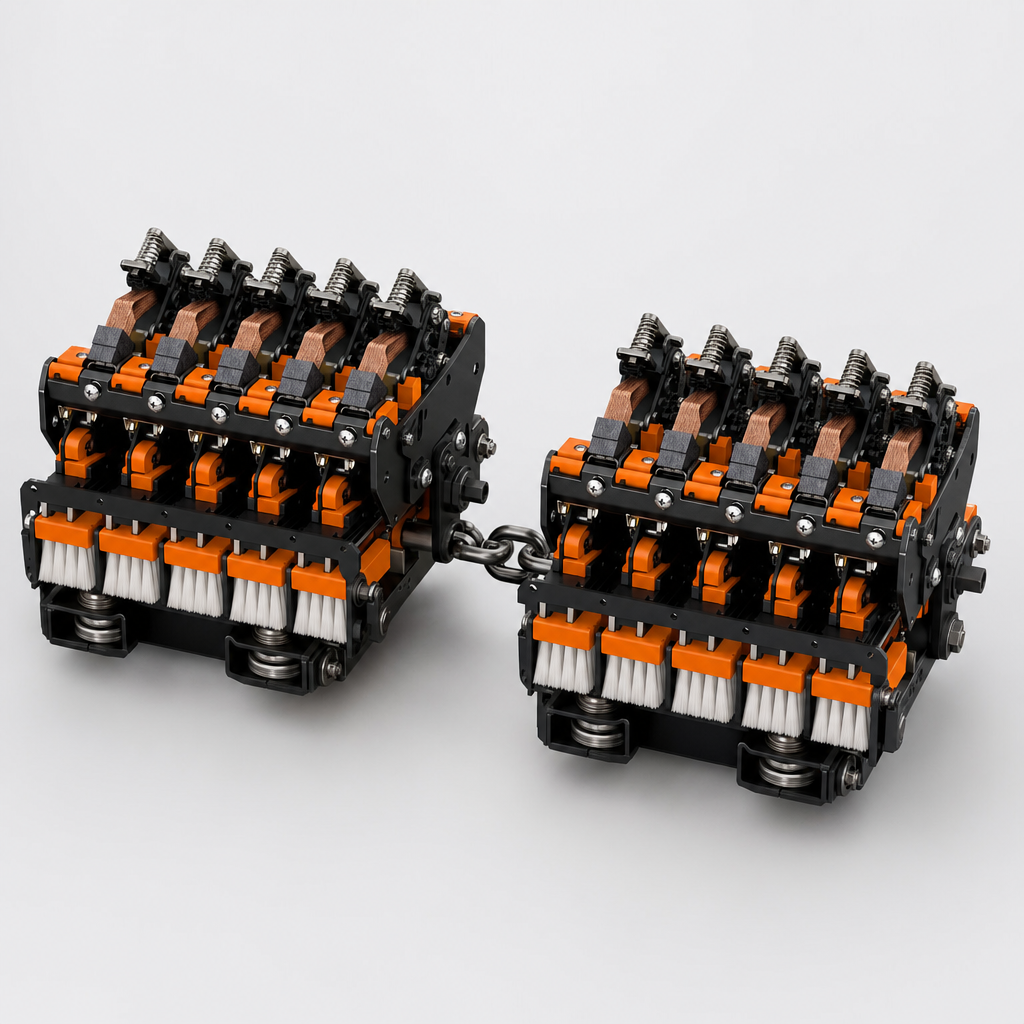

Комбо VK 15 + VK 17
5-щёточный комбо-модуль: токосъёмник + очистка.
Рамка: VK 08
Монтажные компоненты и кронштейны

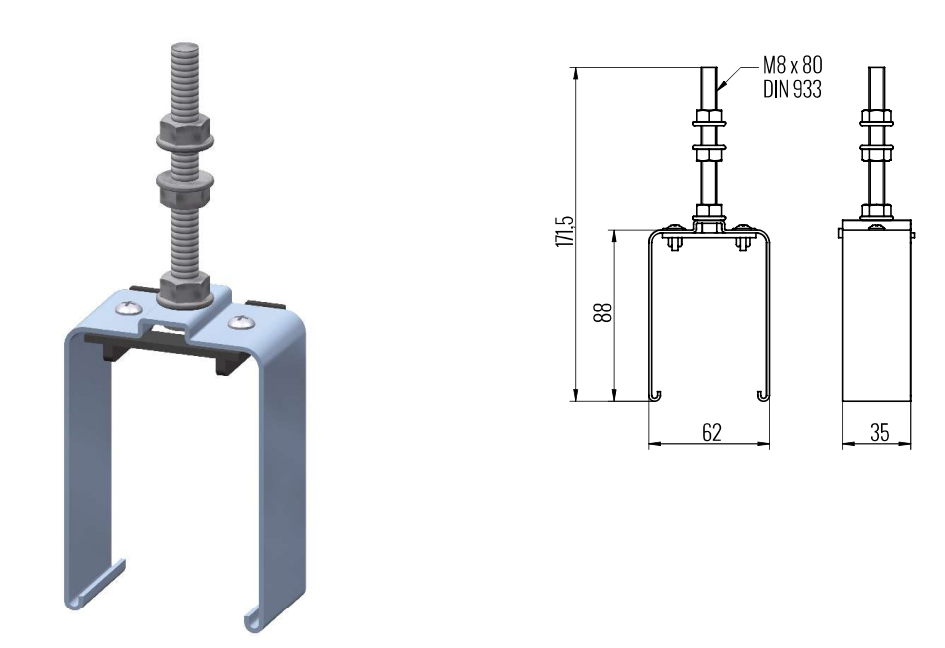

Подвесная скоба
Оцинкованная сталь с пластиковой крышкой. Масса 157 г.

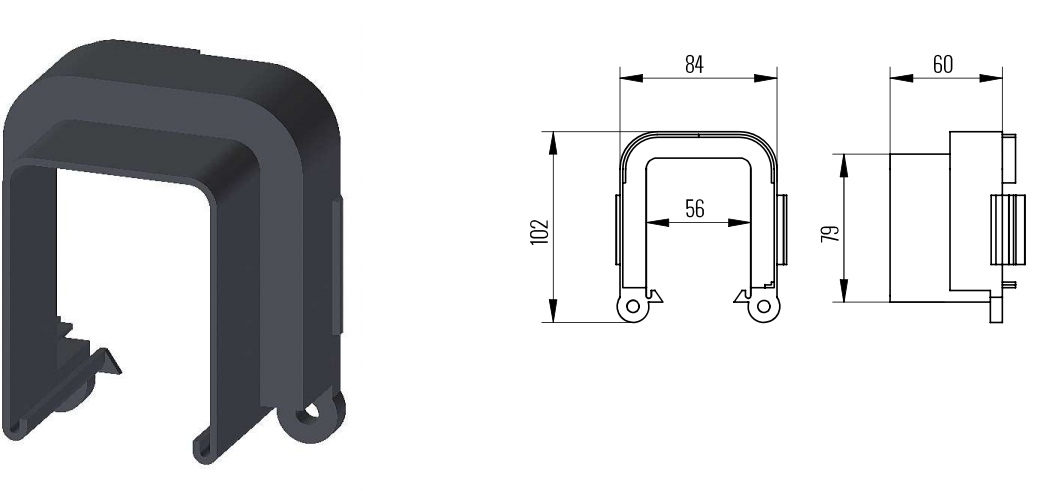

Соединительная муфта
Защита медных соединений между секциями.

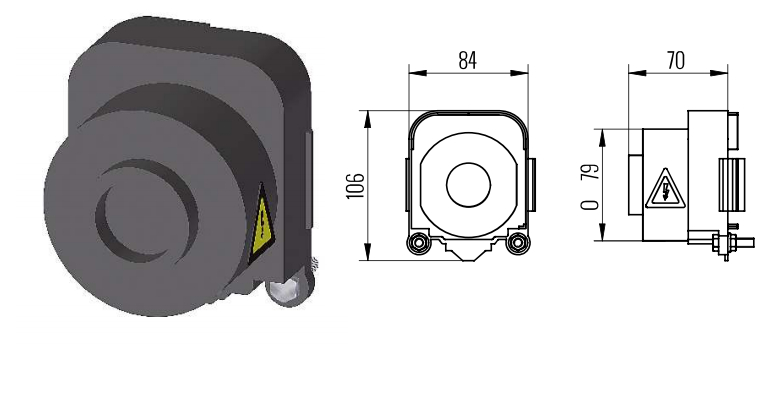

Торцевая заглушка
Герметизация конца линии шинопровода.

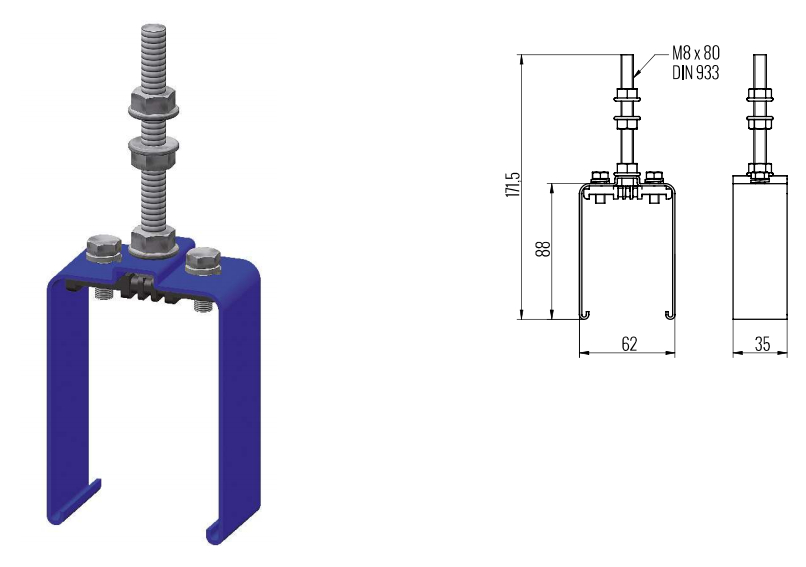

Точка фиксации
Жёсткое неподвижное крепление линии.

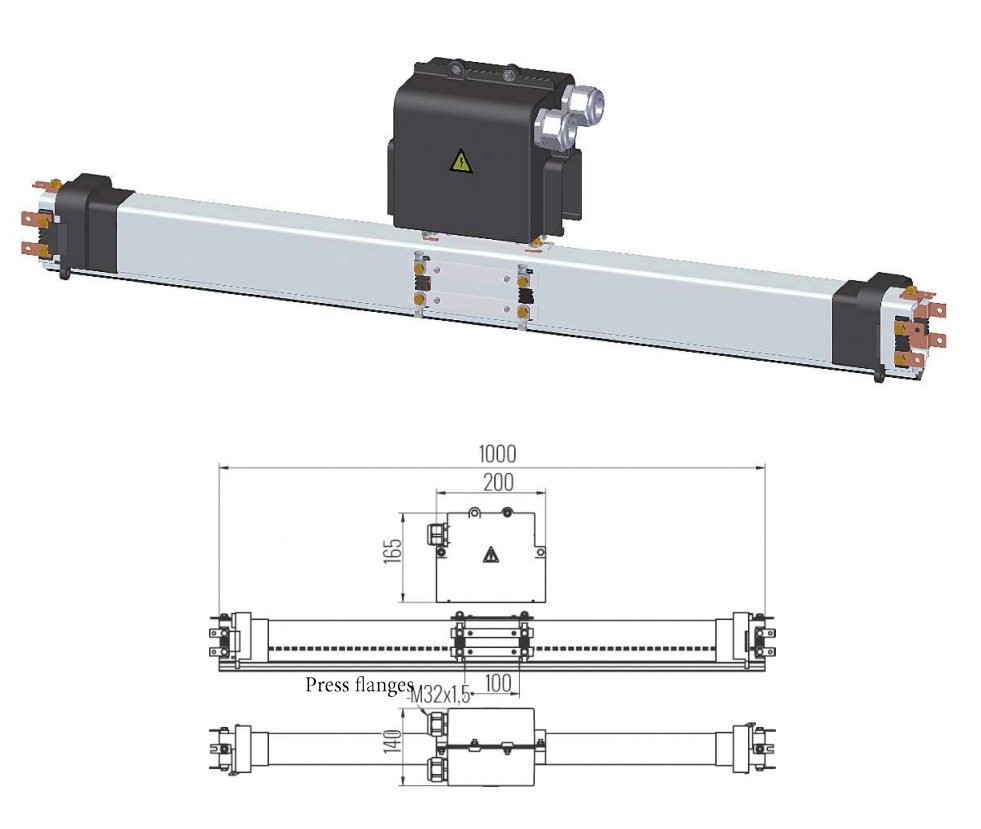

Изолирующая секция
Длина 1 м. Отключает участок линии.

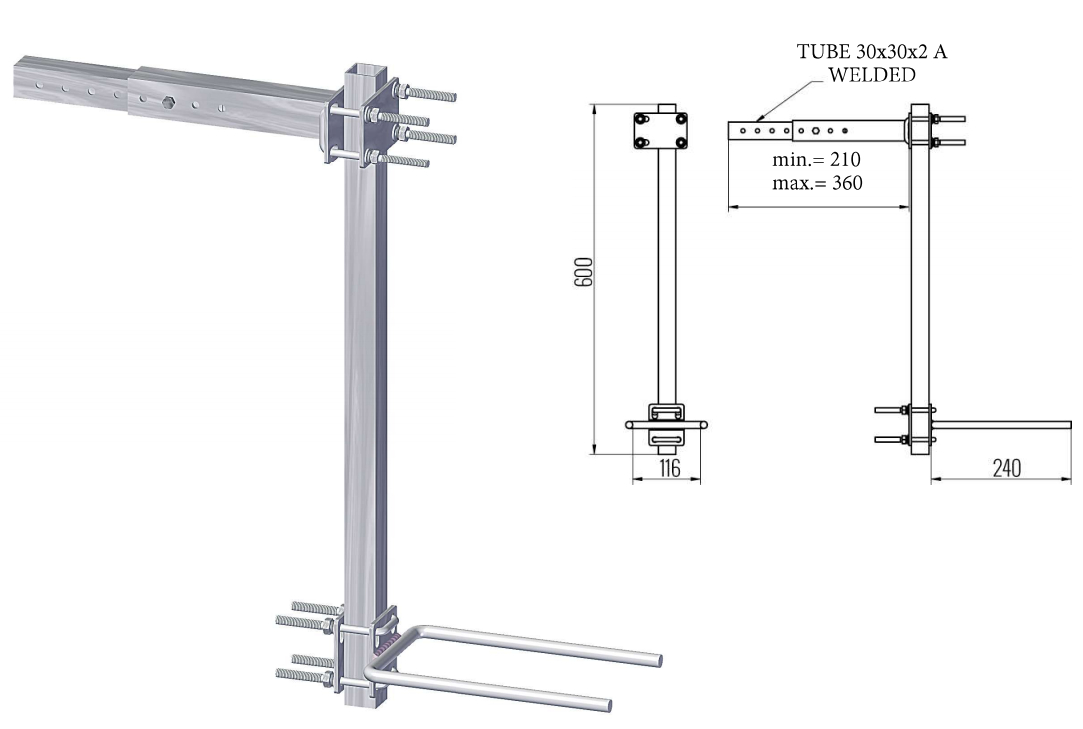

Настенный кронштейн
Профиль 600 мм, фланец 100×100. Без сварки.

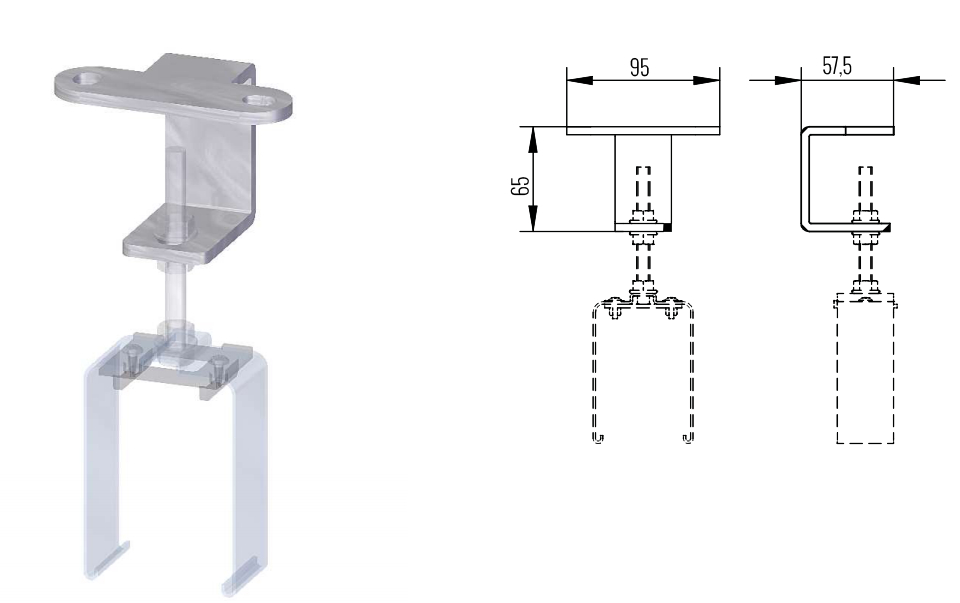

Подвесной монтажный узел
Потолочная сборка, многоразовая при переносе.

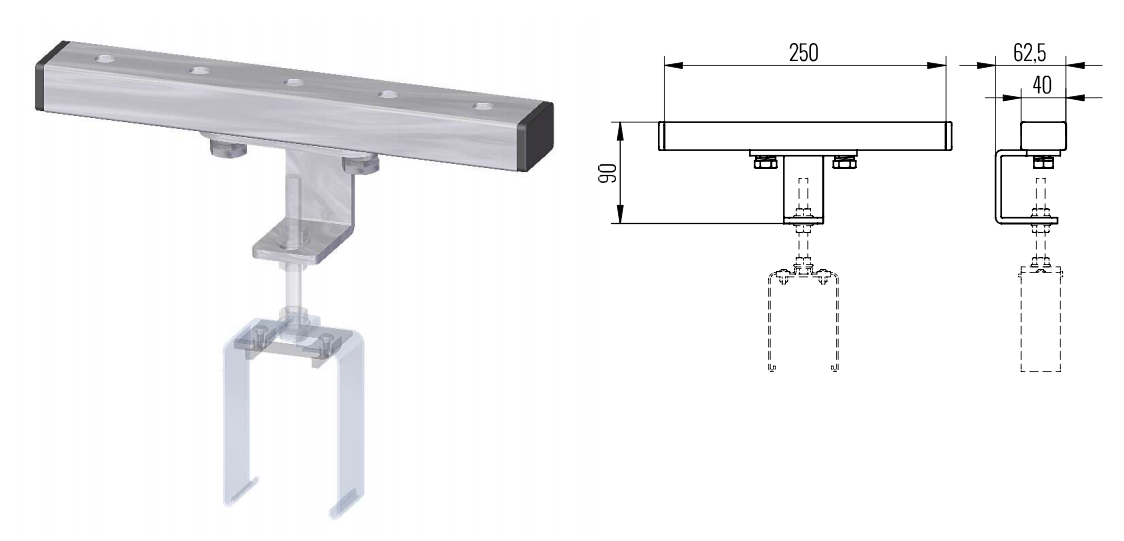

Потолочный кронштейн
Перпендикулярная ориентация. Профиль 250 мм.

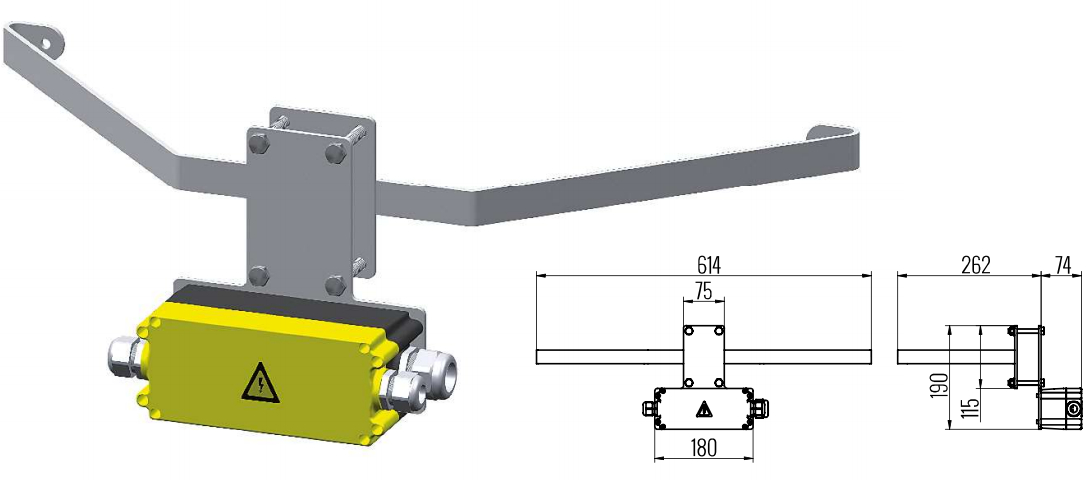

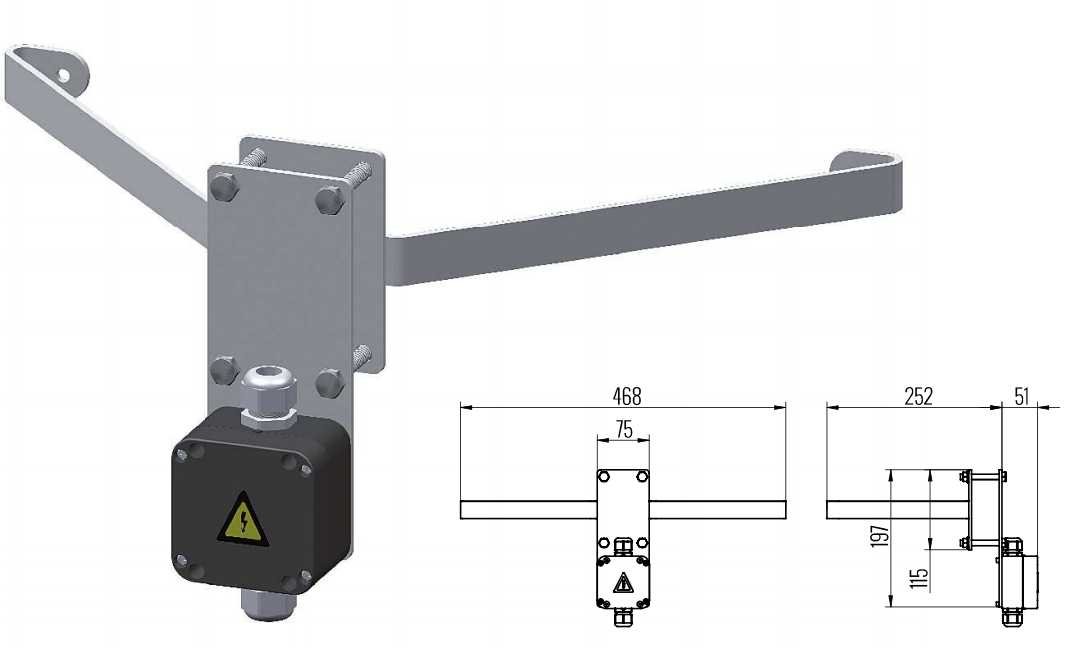

Специальные элементы
